2*63T-2*125T双吊点卷扬启闭机安装布置图及安装尺寸参数

2*63T-2*125T双吊点卷扬启闭机安装布置图及安装尺寸参数如下。

一、2*63T-2*125T双吊点卷扬启闭机安装布置图

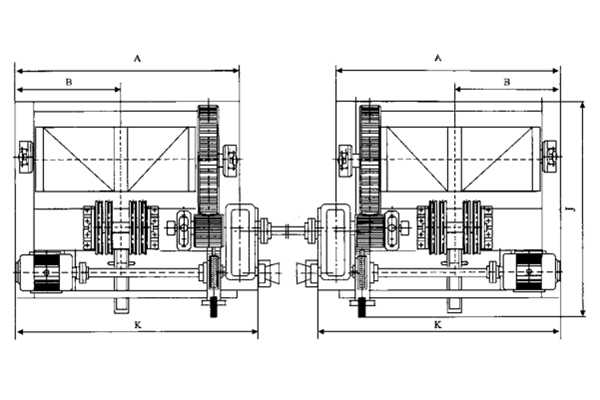

（一）2×63T-2×125T 双吊点卷扬启闭机平面安装布置图

该平面安装布置图涵盖 QPQ 型与 QPK 型两种机型，以水平视角完整呈现双吊点卷扬启闭机的整体结构布局。与单吊点机型不同，图中**标注了两套对称设置的起升机构（含电机、卷筒、减速器）的平面位置、**间距，以及同步传动装置、双制动系统的安装坐标。同时，明确了设备整体的轮廓尺寸（长、宽）及与闸门连接的两个吊点的相对位置，确保双吊点在起吊作业中能同步发力，避免闸门倾斜。此外，图中还标注了操作控制台、供电接口、检修通道的平面位置，为安装人员规划场地、定位放线提供**依据，保障设备安装后与周边辅助设施的衔接协调。

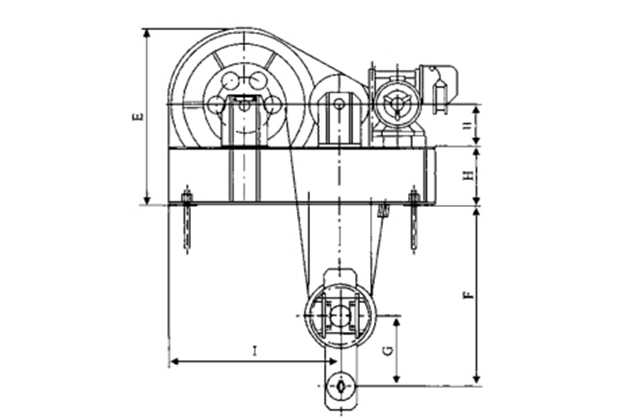

（二）2*63-2*125T双吊点卷扬启闭机安装布置剖视图

剖视图采用垂直剖面视角，深入展示双吊点卷扬启闭机的竖向结构细节。图中清晰呈现了两套起升机构的竖向安装高度、齿轮啮合的竖向间隙、制动装置的竖向装配关系，以及同步减速器的竖向定位尺寸，确保双吊点在竖向维度的运行同步性。同时，标注了设备底座与基础连接的竖向节点结构，包括支撑部件的高度、预埋件的竖向嵌入深度等关键参数，为安装人员把控竖向安装精度、避免因高度偏差导致的同步故障提供参考，帮助安装人员更直观理解复杂部件的装配关系。

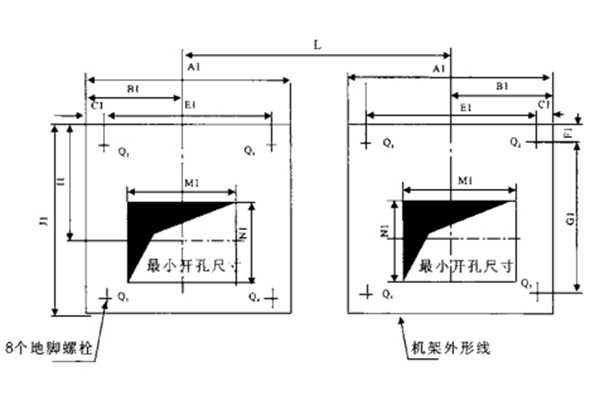

二、2*63T-2*125T双吊点卷扬启闭机基础预埋件安装布置图

该基础预埋件安装布置图针对双吊点机型荷载更大、受力更复杂的特点绘制，详细标注了地脚螺栓、预埋钢板、抗剪键、加固钢筋等预埋件的具体参数与安装要求。其中，地脚螺栓采用 8 组对称布置（区别于单吊点的 4 组），图中明确标注了每组螺栓的型号、埋设位置、入土深度及外露长度，确保螺栓能均匀承载设备重量，避免局部应力集中；预埋钢板的尺寸、材质及与基础混凝土的锚固方式清晰呈现，且针对双吊点的同步运行需求，标注了钢板平面的平整度允许偏差（≤2mm/m）；抗剪键则对应两套起升机构的位置分别布置，明确其尺寸与安装深度，有效抵御设备运行时产生的水平剪力，防止设备水平位移。此外，图中还标注了预埋件的安装偏差范围（位置偏差≤5mm、高程偏差≤3mm），指导施工人员规范作业，为设备长期稳定运行奠定坚实基础。

三、2*63T-2*125T双吊点卷扬启闭机安装尺寸参数

注：1. 对于 QPK 机型，尺寸 K 包含外伸离心调速器长度，安装时需在调速器一侧预留不小于 300mm 的操作与维护空间，且因双吊点机型整体尺寸更大，需额外检查调速器与另一侧起升机构的间距，避免干涉；2. 地脚螺栓均采用 8 组布置，安装时需按对称顺序分次紧固（紧固力矩需符合螺栓型号要求，如 M30 螺栓力矩约为 600-700N・m），确保螺栓受力均匀；3. Q1-Q4 为设备不同部位的受力参数（Q1 为主承载荷载、Q2 为运行荷载、Q3 为基础反力、Q4 为制动荷载），安装前需结合基础设计承载力、闸门重量进行综合校核，确保满足双吊点同步运行的受力要求。
